煤礦井下局部通風機智能控制與調度系統

--------------------------------------------------------------

我公司研發的局部通風機智能控制系統實現了用地面監控計算機對井下局部通風機的啟停控制；每天定時自動對主備風機進行切換實驗；能夠在主風機因故障停車時自動切換至備用風機，并在主風機回復正常后停止備用風機恢復主風機的工作；能夠?qū)︼L(fēng)機運行狀態、瓦斯?jié)舛取L(fēng)速進行監測；地面監控軟件能夠記錄局扇風機運行和試驗的歷史資料；能夠?qū)⑷V局扇的運行信息通過局域網傳送給有權瀏覽的用戶。

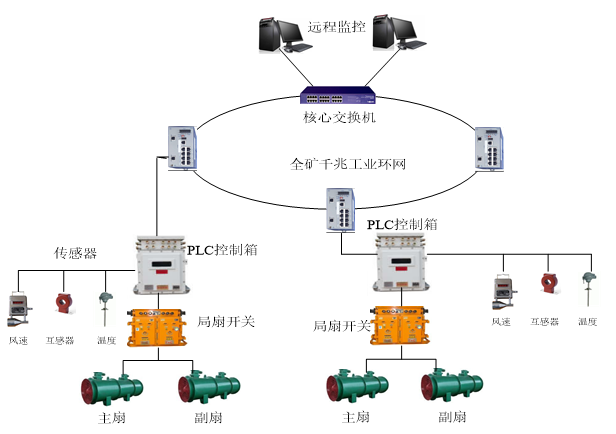

本系統主要由地面監控計算機、礦用PLC控制柜、監測傳感器、信號測取裝置、通訊裝置、輸出及顯示裝置等組成。PLC選用西門子S7-1200 系列產品，通過監測傳感器，采集主副局部通風機的電壓、電流、工作方式、控制方式、報警狀態、運行時長、通訊狀態等主要參數，并通過工業以太網輸送給地面計算機， 實現對局部通風機的啟停、倒機和監護。

1、系統主要功能及特點：

1）在地面監控計算機上，可以實現對井下局部通風機的啟停，并顯示其工作狀態；可以控制主副風機的自動切換，當主風機出現故障時，自動切換至副風機。

2）在地面監控計算機上，可以對局部通風機拖動電機的運行電流、供電電壓、組合開關工作方式、通風機切換工作方式、保護器報警信息、通信狀態進行顯示。所測值超過設定值能發出報警信號。

3）能對每部局部通風機的主要運行信息進行記錄，主要包括：主副風機的開停狀態、運行時間、切換時間等。信息的保持時間大于一年。

4）系統能對地面調度人員的操作進行記錄和查詢，并保存一年以上。

5）密碼權限管理：對監控軟件實現權限管理，風機遠程操作時要輸入相應密碼進行確認，防止誤操作發生。操作前要相應的用戶登錄，防止無關人員隨意操作造成事故發生。

6）參數設置功能：能通過遠程監控軟件實現對局扇安裝地點、名稱進行設置，方便對局部通風機的管理與調度。

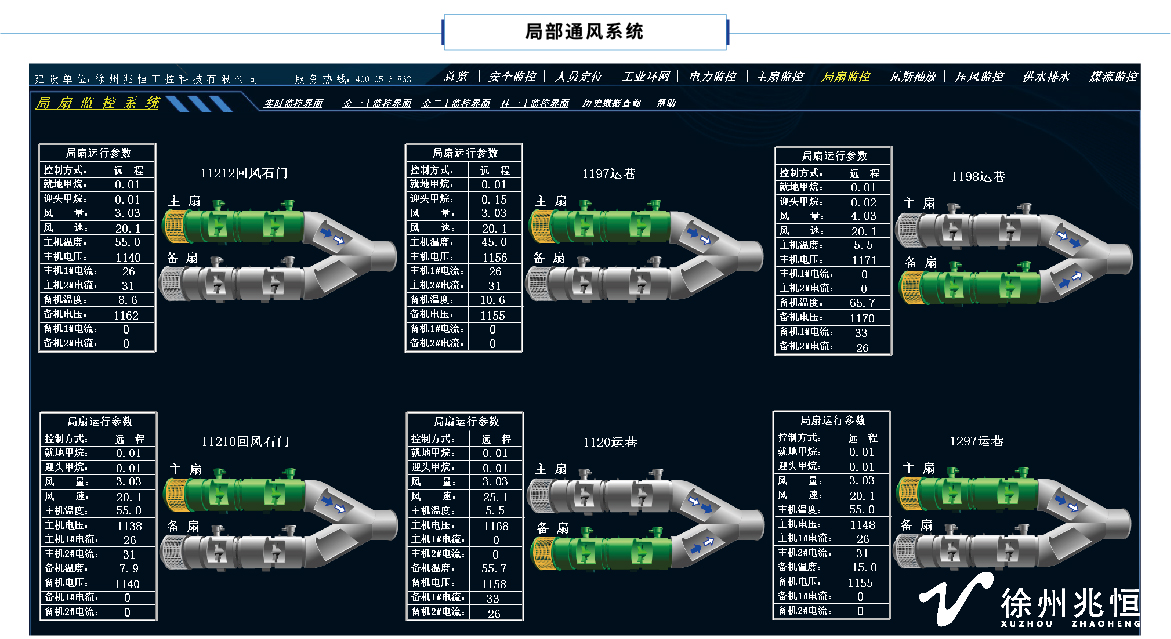

2、案例展示：
