礦井壓風在線監控與管理系統

--------------------------------------------------------------

壓風機能否安全、可靠、高效的運行，涉及到整個礦井安全生產和經濟效益。目前，我國煤礦壓風機系統主要采用人員值守、定期巡視、定期檢修、定期切換風機的方式，這種方式無法及時發現壓風機系統潛在的危險，甚至出現緊急情況下不能及時送風、壓風機帶病運行現象。我公司根據生產過程中的實際需求，運用計算機監測和PLC技術，研發了一套地面壓風機遠程監控系統。

1、系統架構

根據壓風系統對穩定性和實用性的要求，本系統采用觸摸屏和工業計算機作為人機交互的載體；采用專門數據歸檔服務器進行數據存儲；使用西門子S7-1200系列PLC作為信號采集和處理的工具，實現了壓風系統的聯機運行、能效優化、故障診斷等。

2、系統主要功能及特點

1）聯機自動運行

為了使管網壓力保持穩定，壓風機遠程監控系統根據管網壓力，自動對一組空壓機的啟動、停止、加載、卸載進行統一管控，無需人為參與。不僅避免了設備反復開停對設備造成的損傷和對能源的浪費，又降低了工人的勞動強度。

2）輪值運行

在空壓機運行過程中，為了避免某些空壓機長期處于工作狀態，而另一些長期處于閑置狀態，壓風機遠程監控系統采用輪值運行機制，使每組空壓機都處于輪流值班狀態。

3）多種控制方式

地面壓風機遠程監控系統具有就地、集中、遠程、自動、近控五種控制方式，提高了控制系統的靈活性。

4）保護功能

除了現有空壓機控制器采集的溫度、壓力、電流等信號之外，本系統還可以采集更多的空壓機運行信息，如電機的溫度、各關鍵部位的壓力、以及閥門狀態等，實現對每臺壓風機組的全面監護，為系統安全高效運行提供保障。

5）記錄與查詢

壓風機遠程監控系統能夠對運行狀態、故障情況以及操作情況進行實時記錄與歷史查詢。當系統出現故障時，直接列出故障原因并予以記錄，同時記錄與該故障相關的運行參數，以備查詢，便于操作人員及時發現故障并予以排除。

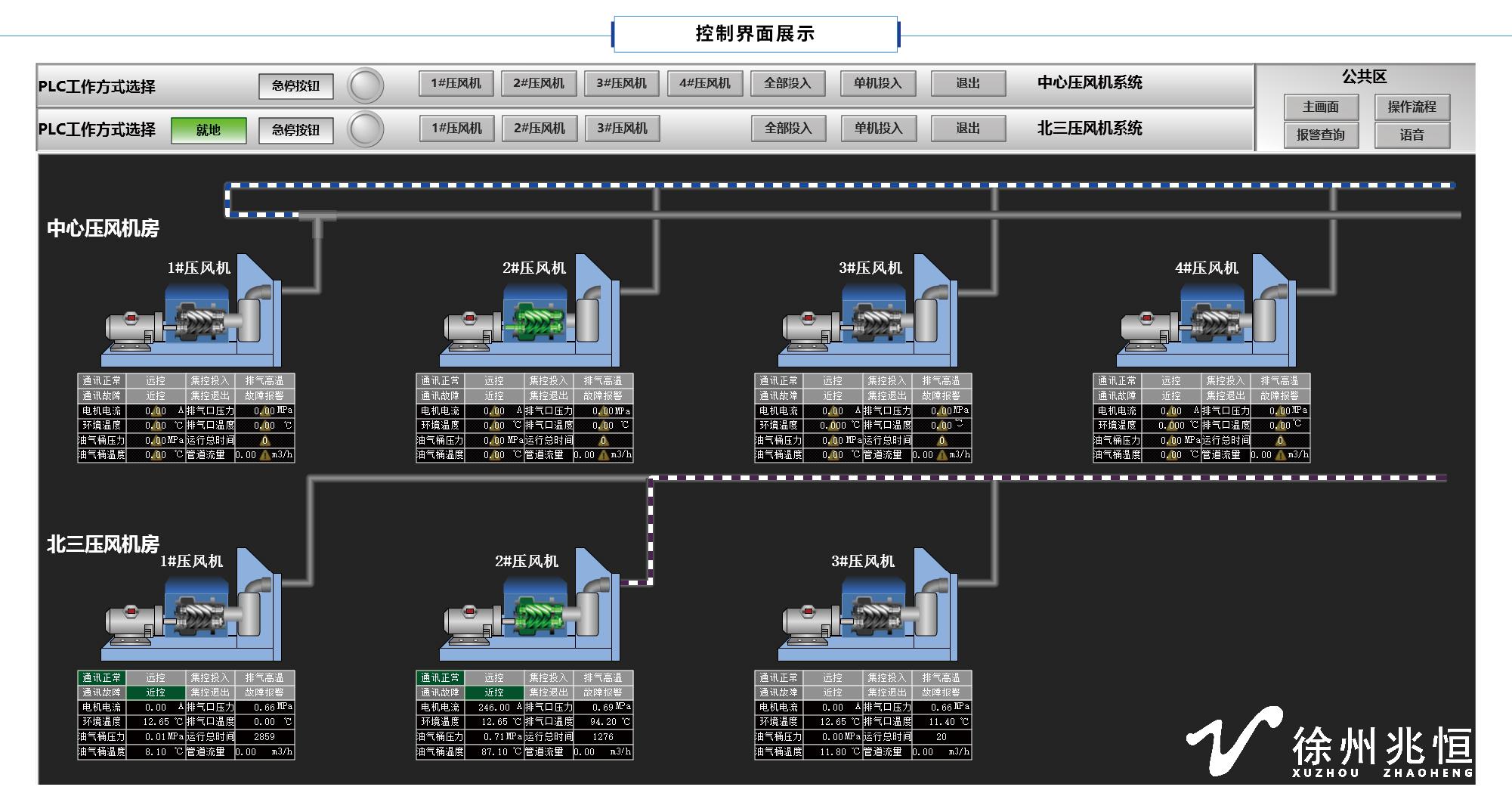

3、系統主要功能及特點
